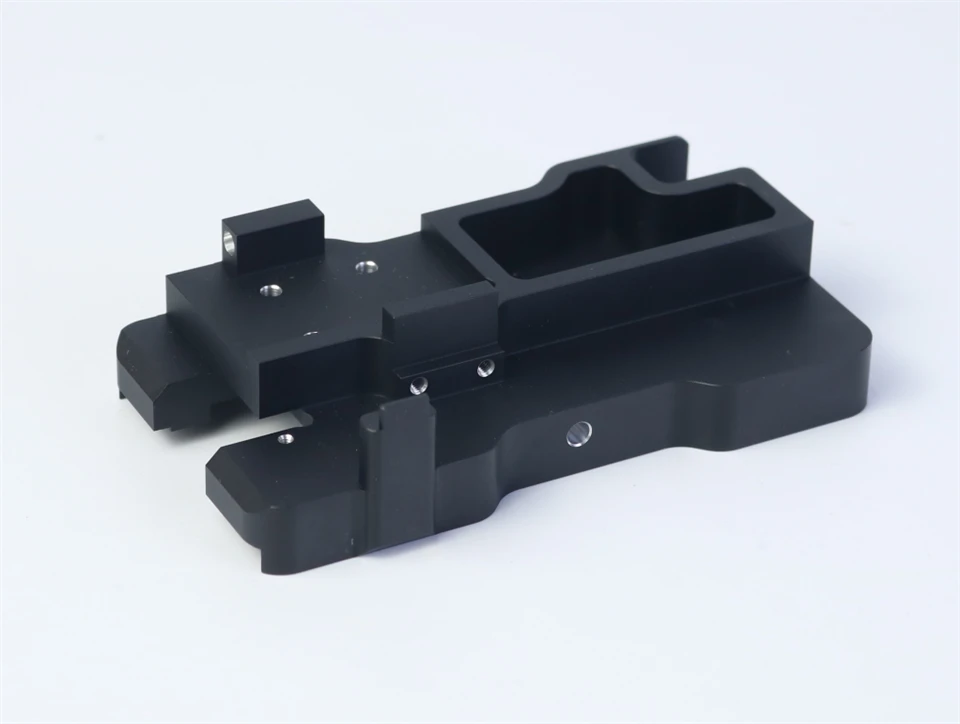

Čo je pieskovaná čierna eloxovaná polohovacia doska Al6061?

A polohovacia doskavyrobené zAl6061sa bežne používa v CNC prípravkoch, automatizačných moduloch, laserových zariadeniach, optických vyrovnávacích základniach a robotických zostavách. Keď to prejdepieskovanie + čierny elox, diel získava matný-jednotný vzhľad, silnejšiu odolnosť proti korózii a lepšiu odolnosť proti opotrebovaniu -, čo je často rozhodujúce pre presnosť opakovaného upnutia alebo polohovania.

V našej továrni je tento typ dosky jedným z najžiadanejších komponentov pre výrobcov OEM strojov a dizajnérov upínacích prípravkov, pretože vyvažujepevnosť, opracovateľnosť a estetická kvalita.

Prečo dizajnéri uprednostňujú Al6061 pre polohovacie dosky

Na základe skutočných záznamov o obrábaní z našej dielne (údaje o šarži 2023–2024):

Nehnuteľnosť	Skutočné údaje Al6061-T6	Vplyv na výrobu
Tvrdosť (HB)	95–100	Ideálne pre stabilné obrábanie
Rovinnosť po frézovaní	Menšie alebo rovné 0,03 mm / 200 mm	Dobrá rozmerová stálosť
Drsnosť povrchu pred eloxovaním	Ra 0,4–0,8 μm	Hladká základňa pre rovnomerné eloxovanie
Hrúbka anodickej vrstvy	10–18 μm	Vhodné pre priemyselné zariadenia

Tieto hodnoty pochádzajú z nášho denníka meraní pomocou indikátorov Mitutoyo a testerov náterov počas troch zákazníckych sérií pre základne automatizačných prípravkov.

Ako pieskovanie zlepšuje kvalitu povrchu

Pred eloxovaním je platňa zvyčajnepieskované (Otryskávanie guľôčkami #100 – #150). Na základe nášho skutočného workshopového postupu:

Tlak tryskania:0,5–0,6 MPa

Vzdialenosť trysky:180–220 mm

Výsledná drsnosť:Ra 1,6–2,2 μm

Efekt: Odstraňuje jemné stopy po nástrojoch / spája prechody rohov / dodáva matnú textúru

Zákazníci si vyberajú pieskovanie, pretože zabraňuje nerovnomernému lesku, ktorý získate so surovým CNC-frézovaným hliníkom, najmä na veľkých plochých platniach.

Výkon čiernej anodizácie: skutočné namerané údaje

Eloxovali sme viac ako8,000+ upínacie dosky Al6061od roku 2019. Na základe aktuálnych listov kontroly kvality:

Testovacia položka	Typický výsledok	Poznámky
Hrúbka povlaku	12–16 μm	Vhodné pre priemyselné použitie
Jednotnosť farieb	AE < 1,0	Keď je pieskovanie rovnomerné
Odolnosť proti postreku soli	336 – 480 hodín	Na základe špecifických{0}} špecifikácií zákazníka
Odolnosť proti opotrebovaniu	Žiadne viditeľné škrabance po 50 cykloch	Skúška suchého trenia pri zaťažení 1 kg

Čierna eloxovaná vrstva tiež pomáha skrývať odtlačky prstov a drobné škrabance, a preto integrátori automatizačných zariadení uprednostňujú matné-čierne povrchy.

Proces CNC obrábania polohovacej dosky (krok-za{1}}krokom)

Táto sekcia sa zhodujeAko-vyhľadávať zámer.

1. Príprava materiálu

Surová platňa Al6061-T6 overená PMI

Tolerancia rezu pílou: ±0,3 mm

Starnutie-napätia pre dosky s hrúbkou nad 8 mm

2. Hrubé frézovanie

Stopková fréza Ø10 / Ø16 tvrdokov

Posuv: 1800–2200 mm/min

Hĺbka rezu: 0,4–0,8 mm

Cieľ: Odstráňte 80 – 85 % prebytočného materiálu

3. Presné vrecovanie a obrábanie otvorov

Kompenzácia polomeru nástroja pre úzke tolerančné zóny

Otvory na umiestnenie kľúča sú zachované±0,01 mm

Referenčné plochy sú frézované ako posledné, aby sa zabránilo posunu napätia

4. Odihlovanie a opracovanie hrán

Robotická kefa alebo ručný brúsny papier 800#

Skosenie: 0,3–0,5 mm

5. Pieskovanie

Matná povrchová úprava-odolná voči odtlačkom prstov

Zabezpečuje rovnomerný anodický tón

6. Čierna anodizácia

Zlepšená tvrdosť / ochrana-opotrebeniu

Vzhľad povrchu sa stáva jednotným tmavo čiernym

Voliteľné tesnenie: DI vodné tesnenie pre lepšie hodnotenie korózie

Bežné problémy s kvalitou a ako ich riešime

Na základe skutočných výrobných prípadov.

1. Nekonzistentnosť farebných odtieňov

Hlavné príčiny:

Nerovnomerné pieskovanie

Zmiešané šarže Al6061

Oprava:
Vykonávame dávkový{0}}test tvrdosti materiálu a udržiavame stály tlak tryskania.

2. Deformovanie po eloxovaní

Často sa vyskytuje na platniach tenších ako 6 mm.

Oprava:

Odbúranie stresu pred-obrábaním

Obojstranné{0} vyvážené obrábanie

Eloxovacie stojany-bez uchytenia

Rovinnosť sa zlepšila od0,12 mm → 0,04 mmv objednávke zákazníka z roku 2024.

3. Značky odtlačkov prstov na polo-lesklých povrchoch

Oprava:
Prepnúť najemné pieskovanie(zrnitosť #150) + tesnenie DI - viedlo k 38 % zníženiu viditeľných značiek podľa spätnej väzby od zákazníkov na kontrolu kvality.

Kľúčové špecifikácie Kupujúci zvyčajne žiadajú

Táto sekcia vyhovujetransakčné/komerčné-zámery.

Parameter	Typická hodnota
Materiál	Al6061-T6
Povrchová úprava	Pieskovaný + čierny elox
Plochosť	Menšie alebo rovné 0,05 mm
Tolerancia polohovacieho otvoru	±0,01–0,02 mm
Tolerancia hrúbky plechu	±0,05 mm
Hrúbka eloxovania	10–18 μm

Ak potrebujete extrémne tesné tolerancie (napr. robotická optická kalibrácia), môžeme v nich ponechať otvory±0,005 mmpomocou vystružovania a dokončovania s riadenou teplotou-.

Aplikácie čiernych eloxovaných polohovacích dosiek Al6061

CNC upínacie základne

Laserové alebo kamerové polohovacie moduly

Držiaky polovodičových zariadení

Kalibračné dosky robotov

Optické lavice

Presné automatizačné jednotky

Naše najčastejšie objednávky pochádzajú zautomatizácie OEM, integrátorov inteligentných zariadeníavýskumné a vývojové laboratóriá.

Prehľad cien: Čo ovplyvňuje náklady?

Z našich aktuálnych cenových ponúk v rokoch 2024–2025:

Hlavné faktory nákladov

Veľkosť a hrúbka dosky

Množstvo dier a tolerancia

Špecifikácia eloxovania (štandardná / tvrdá / matná-čierna)

Dávkové množstvo(väčšie šarže znižujú náklady o 18–35 %)

Typický cenový rozsah (iba referencia)

Malé dosky (80 × 60 mm):4,8 – 7,5 USD / ks

Stredné dosky (150 × 120 mm):8,5 – 14,0 USD / ks

Veľké dosky (250 × 200 mm):16 – 28 USD / ks

(Ceny silne závisia od zložitosti výkresu a požiadaviek na konečnú úpravu.)

Často kladené otázky o pieskovaných čiernych eloxovaných polohovacích doskách Al6061

1. Ovplyvní eloxovanie rozmerovú presnosť?

Eloxovanie pridáva5-10 μm na stranu. Pre úzke tolerancie poddimenzujeme otvory pred eloxovaním.

2. Môže byť plech vyrobený z Al7075 namiesto Al6061?

Áno-Al7075 poskytuje lepšiu pevnosť, ale po anodizácii vykazuje o niečo menšiu jednotnosť farieb.

3. Ako udržiavať čiernu eloxovanú upínaciu dosku?

Používajte alkoholové obrúsky; vyhýbajte sa alkalickým čistiacim prostriedkom, ktoré môžu povlak vyblednúť.
