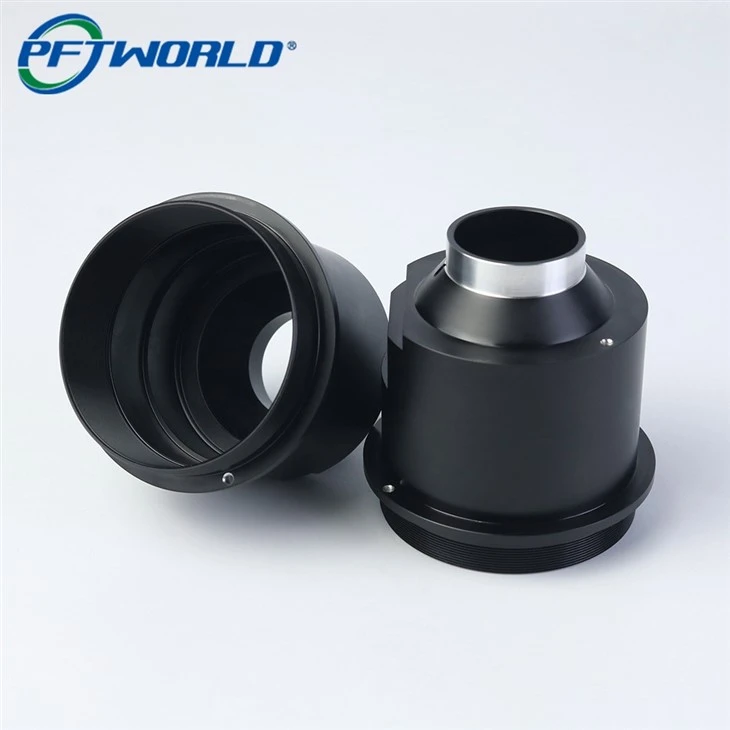

Laserové gravírovanie CNC frézovanie Sústruženie hliníkových dielov

Pri výrobe-precíznych hliníkových dielov, ktoré si vyžadujú estetický vzhľad aj funkčnosť, moderná výroba čelí hlavnej výzve: ako navrhnúť optimálny reťazec kompozitných procesov. Uprostred globálnej reštrukturalizácie dodávateľského reťazca a inteligentného upgradu výroby (opakujúce sa stratégie ako „nové kvalitatívne výrobné sily“ a „Vyrobené v Číne 2025“) dosiahli požiadavky na efektivitu procesov, kontrolu spotreby energie a odolnosť dodávateľského reťazca bezprecedentnú úroveň. Hliník, cenený pre svoju nízku hmotnosť, vysokú pevnosť a vynikajúcu tepelnú/elektrickú vodivosť, sa stal strategickým materiálom v kľúčových sektoroch, ako sú nové energetické vozidlá, spotrebná elektronika a letecký priemysel. Zlé plánovanie procesného reťazca priamo vedie k prudkým nárastom nákladov, oneskoreniam dodávok a môže ohroziť výkonnosť a spoľahlivosť produktu na silne konkurenčnom trhu. Cieľom tejto príručky je rozobrať typický zložený proces „Sústruženie + frézovanie + eloxovanie + sekundárne frézovanie + presné sústruženie + laserové značenie“ a poskytuje prehľady založené na údajoch,{11}}ktoré pomôžu splniť požiadavky projektu a dosiahnuť optimálnu rovnováhu medzi kvalitou, efektívnosťou a nákladmi.

Časť 1: Tvarovanie základov a presné zakladanie – Sústruženie a počiatočné frézovanie

Cieľom tejto fázy je rýchlo a presne vytvarovať hlavné telo a referenčné prvky dielu z hliníkovej tyče alebo výkovkov.

1.1 Sústruženie: Kráľ účinnosti pre rotačné štruktúry

• Princíp a výhody procesu: Sústruženie sa primárne týka valcových, kužeľových alebo diskových{0}}dielov na operácie s vonkajšími priemermi, vnútornými otvormi, plochami a závitmi. Jeho výhody pre hliník sú významné:
• Vysokoúčinné{0}}odstraňovanie materiálu: Pri rotačných štruktúrach rýchlosť úberu materiálu pri sústružení ďaleko prevyšuje rýchlosť frézovania, čo z neho robí primárnu voľbu pre rýchle tvarovanie polotovaru.
• Vynikajúca sústrednosť a valcovitosť: V jednom nastavení je možné vykonať viacero operácií, čím sa zabezpečí vysoká koaxiálnosť medzi rotačnými povrchmi.
• Dobrá povrchová úprava: Použitím ostrých diamantových alebo PCD nástrojov môžete priamo dosiahnuť zrkadlovú{0}}kvalitu povrchu.

1.2 Počiatočné frézovanie: Tvarovanie 3D obrysov a zložitých prvkov

• Princíp a výhody procesu: CNC frézovanie na sústružených polotovaroch alebo priamo z hliníkových blokov vytvára roviny, dutiny, zakrivené povrchy a špeciálne -tvarované otvory.
• Skutočná 3D výrobná schopnosť: Dokáže obrábať zložité geometrie z ľubovoľného smeru, čo ponúka nekonečné možnosti dizajnu produktov.
• Položenie základov pre nasledujúce procesy: Táto fáza často slúži ako „hrubé obrábanie“, pričom sa ponecháva rovnomerné a primerané množstvo materiálu na následnú anodizáciu a konečnú úpravu.
• Technické kľúčové body (charakteristiky hliníka): Hliník je trochu lepkavý a má sklon k vytváraniu{0}}okrajov. Vyžaduje si to tvrdokovové alebo potiahnuté nástroje s veľkými uhlami čela a ostrými hranami v spojení s vysokotlakovým{2}}chladivom, aby sa zabezpečilo lámanie triesok a dobrá kvalita povrchu.

Časť 2: Jadro povrchovej úpravy – eloxovanie

Eloxovanie je kľúčovým krokom na zlepšenie povrchových vlastností hliníkových dielov. Jeho význam vzrástol v súvislosti so súčasnými trhovými trendmi, ktoré sledujú trvanlivosť výrobkov a šetrnosť k životnému prostrediu (ako sú požiadavky EÚ na „ekologickú stopu výrobku“ a zameranie priemyslu spotrebnej elektroniky na dlhú životnosť).

2.1 Povaha procesu a základná hodnota
Eloxovaním sa elektrochemicky vytvorí hustá, porézna keramická vrstva oxidu hlinitého na hliníkovom povrchu. Táto vrstva poskytuje:

• Výnimočná odolnosť proti korózii a opotrebovaniu: Výrazne predlžuje životnosť dielov v drsnom prostredí.
• Bohaté dekoratívne možnosti: Porézna vrstva môže absorbovať farbivá, čo umožňuje výber rôznych farieb, aby vyhovovali potrebám personalizácie značky.
• Dobrá priľnavosť izolácie a náteru: Poskytuje ideálny základ pre následné procesy (napr. lakovanie, lepenie).

2.2 Kritická úloha v reťazci procesov

• Pripojenie Predchádzajúce a nasledujúce kroky: Anodický film je tvrdý (HV 300-500), čo sťažuje následné obrábanie. pretovšetky rozmerové vylepšenia alebo opracovanie prvkov požadované po eloxovaní musia byť vopred{0}}plánované v reťazci procesu.
• Kontrola hrúbky filmu: Funkčné časti (napr. chladiče) vyžadujú kontrolovanú hrúbku filmu na vyváženie odolnosti proti korózii a tepelnej vodivosti, čo priamo ovplyvňuje prídavok materiálu nastavený v predchádzajúcich krokoch obrábania.

Časť 3: Presné finálne tvarovanie a identifikácia – Sekundárne frézovanie, presné sústruženie a laserové značenie

Táto fáza zahŕňa „jemné detaily“ a „pridelenie identity“ eloxovanej časti, aby sa splnili požiadavky na konečnú montáž a značku.

3.1 Sekundárne frézovanie: Maximálna záruka vysoko presných-funkcií

• Účel: Na opracovanie spojovacích plôchkde nie je povolený anodický film, ako sú tesniace povrchy, elektrické kontaktné body, vysoko presné{0}}závity alebo lisované-diery.
• Procesné výzvy a inovácie: Opracovanie kaleného eloxovaného povrchu zvyšuje opotrebovanie nástroja. Sú potrebné nástroje s vyššou odolnosťou-opotrebeniu (napr. diamantové nástroje) a konzervatívnejšie rezné parametre. Digitálne dvojča a technológie adaptívneho obrábania môžu v tejto fáze optimalizovať parametre, čím sa znížia náklady na pokusy-a{6}}chyby.

3.2 Presné sústruženie: Posledný dotyk pre rozmerovú presnosť a zrkadlovú povrchovú úpravu

• Účel: Na vykonanie konečného spresnenia rozmerov na kritických rotačných povrchoch, dosiahnutie µm-úrovňových tolerancií alebo získanie špecifických zrkadlových{1}} efektov.
• Hodnota: Zaisťuje dynamickú rovnováhu a tesniaci výkon dielov počas{0}}vysokorýchlostného otáčania alebo presného lícovania.

3.3 Laserové značenie: Trvalé, flexibilné riešenie identifikácie

• Princíp a výhody procesu: Používa laser na leptanie trvalých značiek (sériové čísla, QR kódy, logá) na anodickú vrstvu alebo základný materiál.
• Bez-kontaktu, stresu-zdarma: Nezavádza deformáciu alebo napätie ako mechanické značenie.
• Vysoká flexibilita a rozlíšenie: Dokáže jednoducho gravírovať zložitú grafiku a drobný text, pričom sa prispôsobuje potrebám sledovateľnosti produktov (v súlade s priemyselným internetom a trendmi digitalizácie dodávateľského reťazca) a personalizovaným trendom prispôsobenia.
• Šetrné k životnému prostrediu: Nevyžaduje žiadny spotrebný materiál, ako je atrament, v súlade so zásadami zelenej výroby.

Časť 4: Rozhodovací rámec a optimalizácia procesného reťazca

Keď stojíte pred projektom hliníkových dielov, ako by ste mali použiť tento kompozitný procesný reťazec? Postupujte podľa tohto rozhodovacieho-procesu:

Krok 1: Kontrolný zoznam analýzy požiadaviek

• Geometrické vlastnosti: Obsahuje dielec rotačné telesá + komplexné 3D prvky? (Áno → Vyžaduje kombináciu sústruženia-frézovania)
• Požiadavky na povrch: Vyžaduje si vysokú odolnosť proti opotrebovaniu/korózii alebo špecifické farby? (Áno → Musí obsahovať eloxovanie)
• Presná montáž: Existujú oblasti vyžadujúce elektrickú vodivosť, tesnenie alebo extrémne vysokú rozmerovú presnosť, kde nie je povolený anodický film? (Áno → Vyžaduje sa plánovanie pre „obrábanie po{0}}eloxovaní“, ako je sekundárne frézovanie/presné sústruženie)
• Identifikácia produktu: Je potrebné trvalé označenie{0}}vysledovateľnosti proti nedovolenej manipulácii? (Áno → Zaviesť laserové značenie)

Krok 2: Logika prerezávania reťazca procesov a sekvenovania

• Základný reťazec: Sústruženie → Frézovanie → Eloxovanie → Laserové značenie (Vhodné pre väčšinu dekoratívnych alebo všeobecných funkčných častí)
• Presná reťaz: Sústruženie → Počiatočné frézovanie → Eloxovanie → **Sekundárne frézovanie** → **Presné sústruženie** → Laserové značenie (Vhodné pre kritické strojárske diely s požiadavkami na presnú montáž)
• Zjednodušený reťazec: Sústruženie/frézovanie → Laserové značenie (vyžaduje sa len základné tvarovanie a identifikácia, nevyžaduje sa žiadne povrchové kalenie)

Krok 3: Úvahy o integrácii súčasných politických a ekonomických hotspotov

• Energetická účinnosť a ciele „dvojakého uhlíka“.: Eloxovanie je elektrochemický proces s relatívne vysokou spotrebou energie. Počas plánovania zvážte, či je možné znížiť uhlíkovú stopu čiastočným eloxovaním, optimalizovanou hrúbkou filmu alebo použitím energeticky -efektívnejších technológií napájania.
• Bezpečnosť dodávateľského reťazca a autonómna kontrola: V súčasnom zložitom medzinárodnom prostredí je kľúčové zabezpečiť stabilitu dodávateľského reťazca pre kľúčové procesné zariadenia (napr. päť{2}}osové frézky, vysoko{3}}vláknové laserové značkovače) a suroviny (vysoko-kvalitné hliníkové ingoty, chemikálie). Zvážte možnosti lokalizácie alebo nearshoringu.
• Inteligentný upgrade: Využite technológiu priemyselného internetu vecí (IIoT) na prepojenie zariadení naprieč procesmi, čo umožňuje cloudové riadenie parametrov procesov a plnú sledovateľnosť kvalitných údajov. To zvyšuje celkovú transparentnosť a agilitu výroby a reaguje na výzvu „inteligentnej výroby“.

Záver: Systémové myslenie vedie k úspechu

Výroba vysoko{0}}výkonnej hliníkovej časti už nie je súťažou jedného procesu, ale aprojekt systémového inžinierstva zahŕňajúci vedecký a flexibilný procesný reťazec. Pochopenie podstaty, silných stránok a obmedzení každého kroku a dynamické plánovanie a optimalizácia na základe špecifických funkčných požiadaviek produktu a širšieho priemyselného prostredia je kľúčom k zabezpečeniu výnimočnej kvality pri kontrole nákladov a harmonogramov dodávok. V konečnom dôsledku to vytvára robustnú „procesnú priekopu“ v intenzívnej konkurencii na trhu.
